Banc de préréglage
P368M
P368M

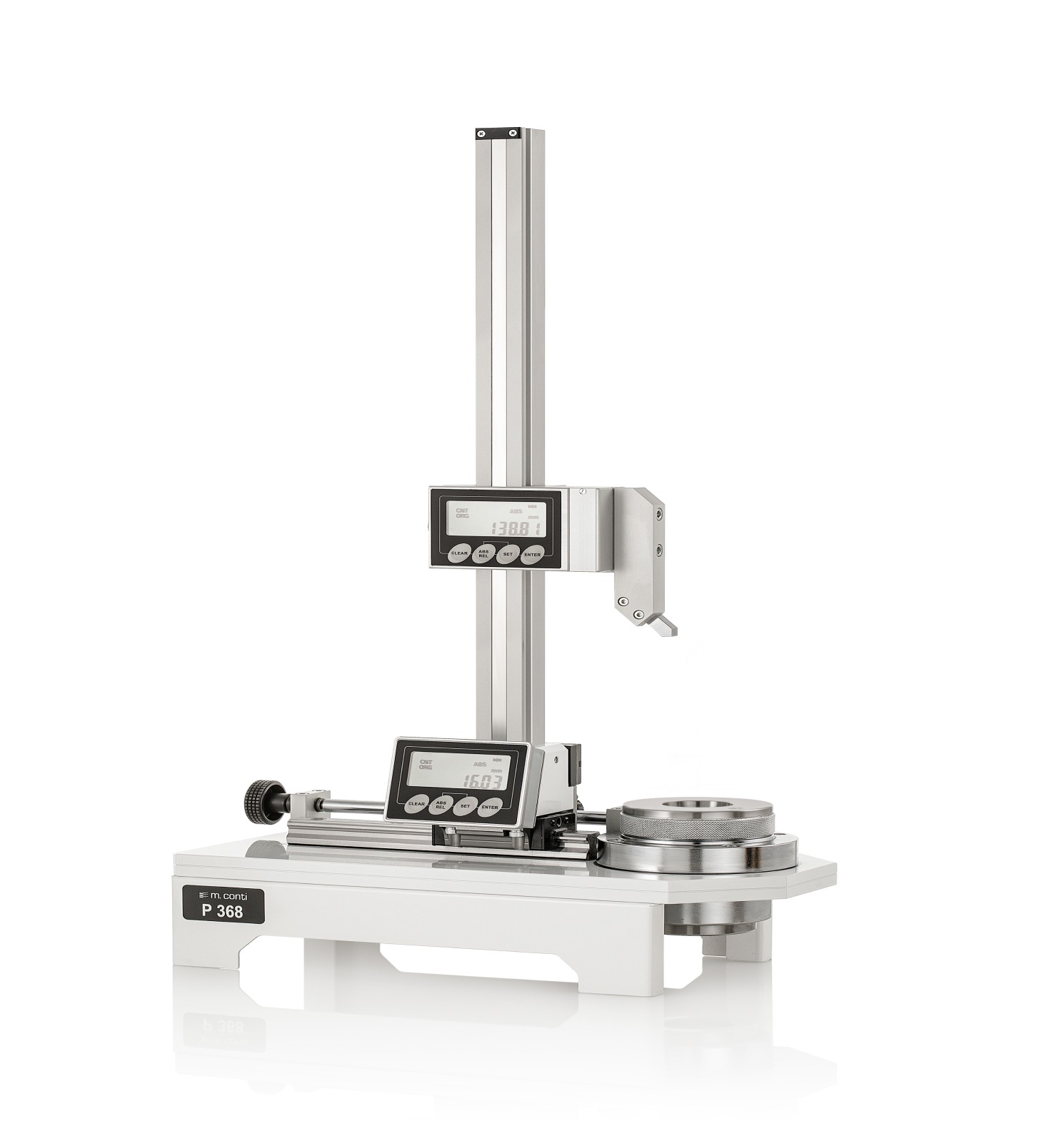

Prérégleur d’outils avec palpeur alimenté par batterie. Extrêmement précis, très robuste, il facilite la mesure du rayon/diamètre ainsi que de la hauteur de l’outil. Possibilité d’utiliser un comparateur centésimal grâce à un module optionnel dédié. Polyvalence maximale grâce aux douilles porte-cône interchangeables.
Le P368M est un prérégleur d’outils
Idéal pour ceux qui disposent déjà d’un prérégleur et ont besoin de mesures précises directement sur machine.
Le P368M est la première étape vers la mesure des outils en production, mais constitue également le complément idéal pour ceux qui possèdent déjà un prérégleur en salle d’outillage.

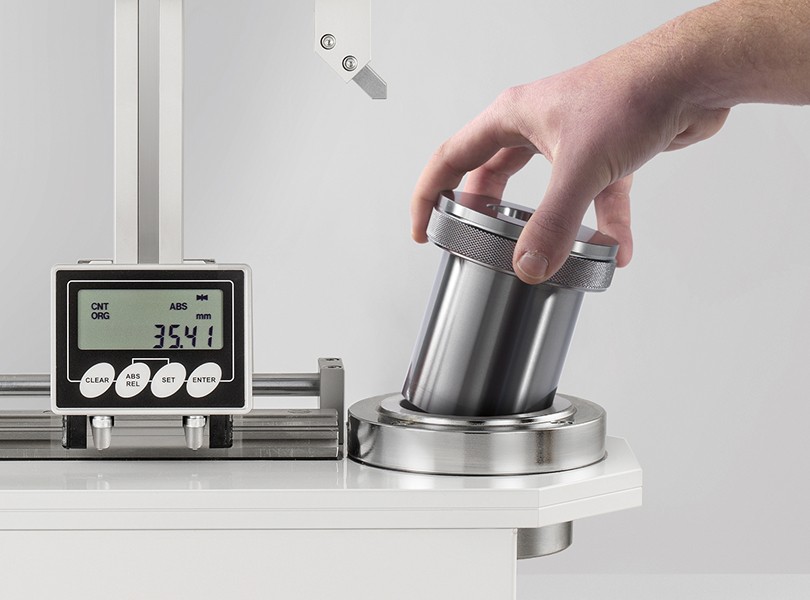

Douille porte-cône interchangeable
Permet de mesurer des outils avec différents types d’attache, toujours avec une précision maximale.
Bâti porteur
Bâti porteur en acier stabilisé à haute résistance avec une tolérance de planéité maximale de 4 microns

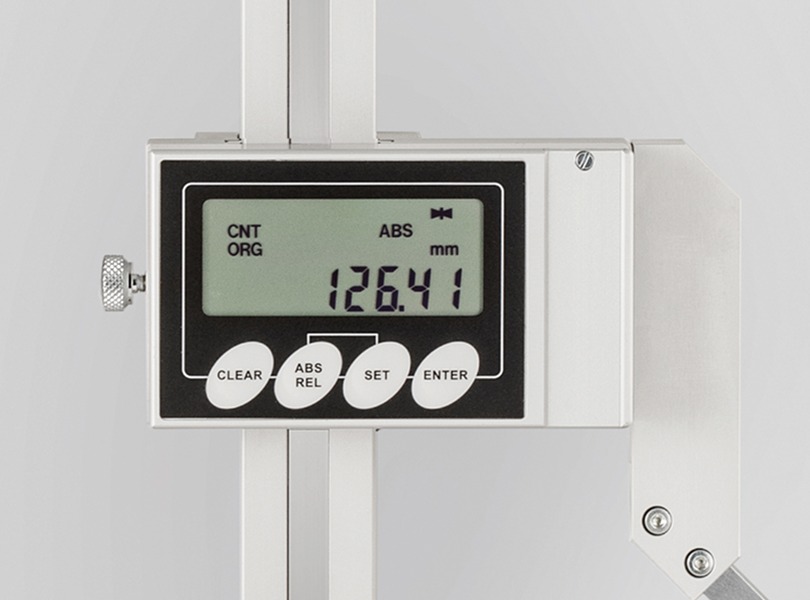

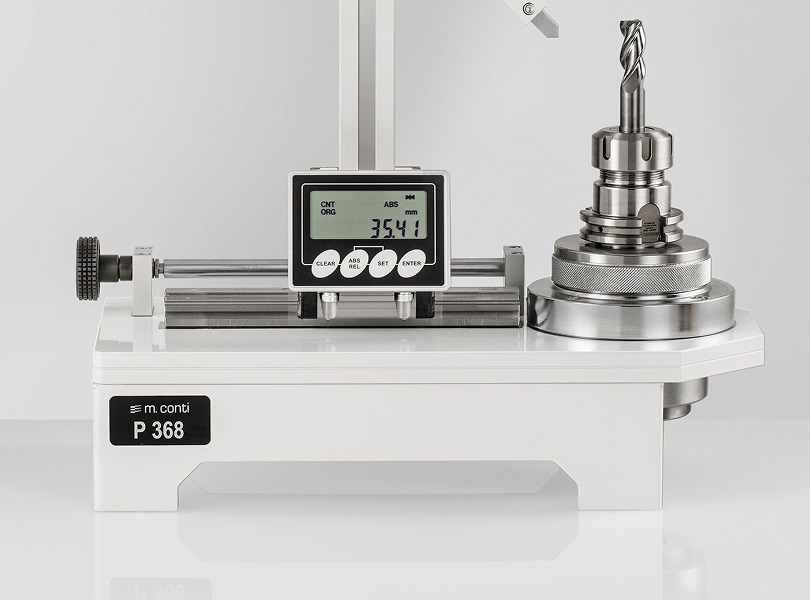

Afficheur LCD
Afficheurs LCD alimentés par batterie, grands et faciles à lire pour visualiser immédiatement les cotes mesurées

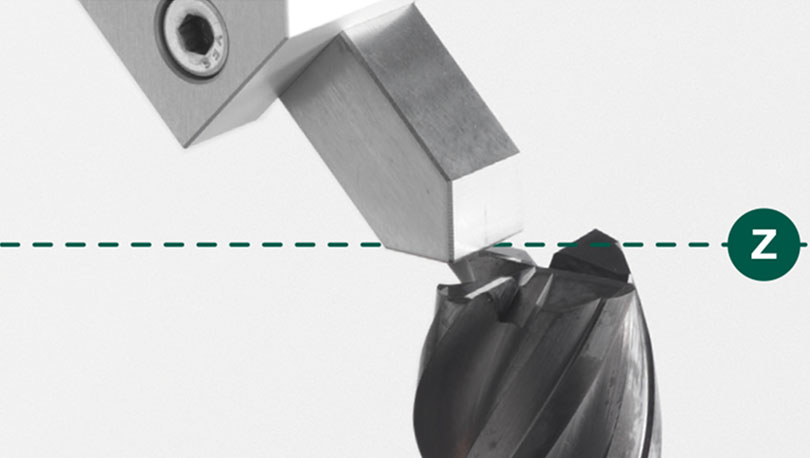

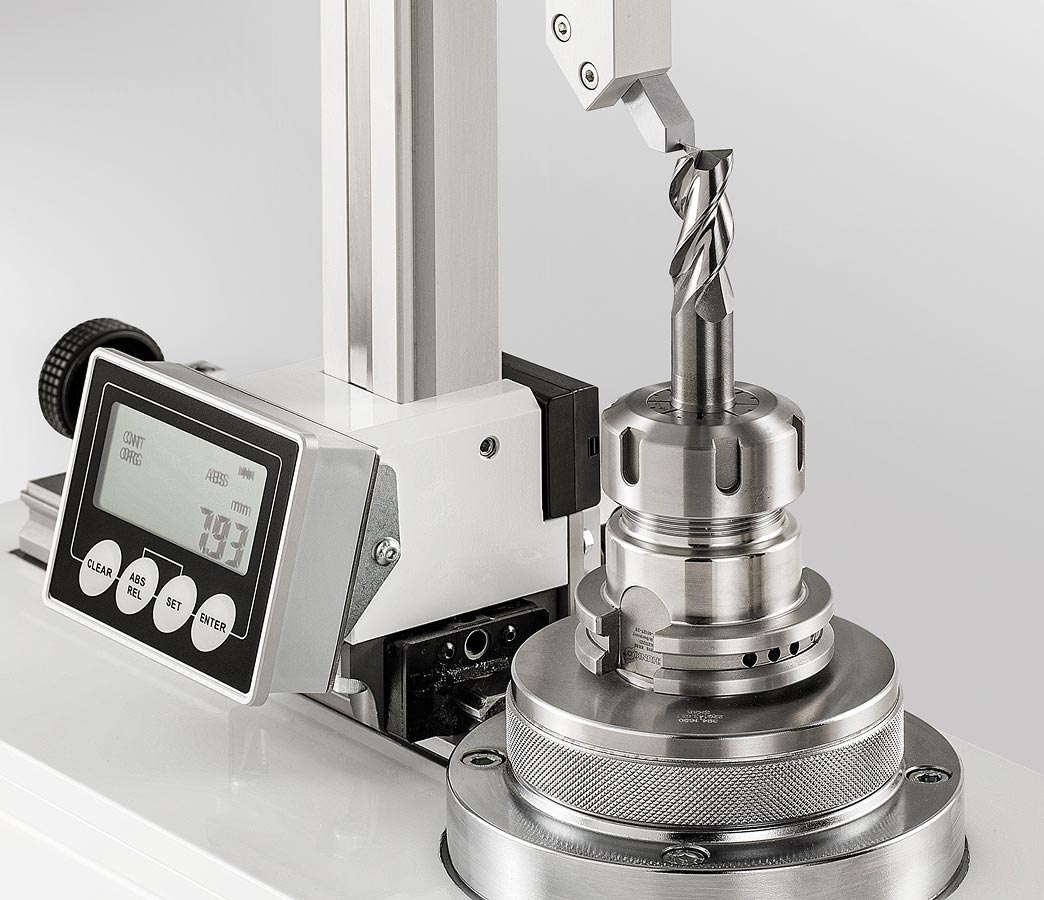

Mesure de la longueur
Le P368M est un prérégleur d’outils très robuste, conçu pour rendre la mesure de la longueur de l’outil simple et précise.

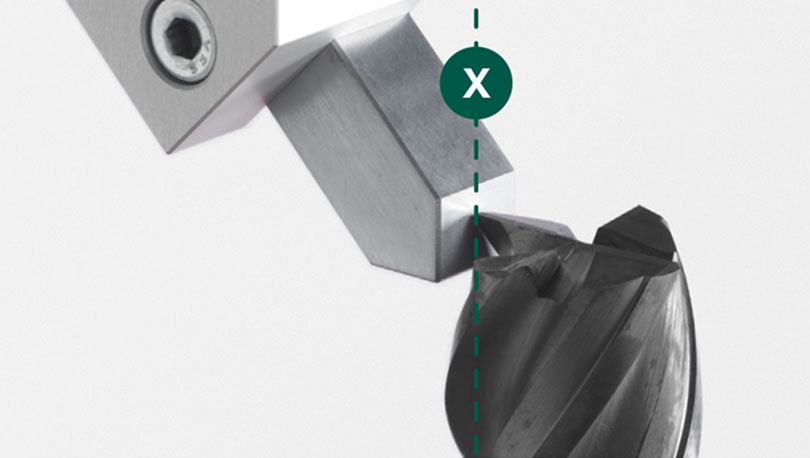

Mesure du diamètre
Le P368M possède une structure solide avec des mouvements fluides et précis. La mesure du rayon/diamètre de l’outil est toujours précise.

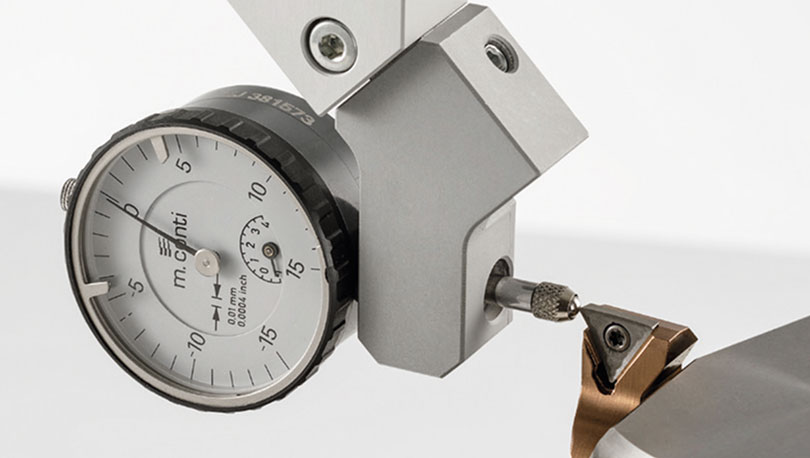

Module comparateur pour axe X (OPTIONNEL)
Recommandé pour la mesure précise des barres d’alésage ou des outils de petit diamètre.
Module optionnel, comparateur non fourni.

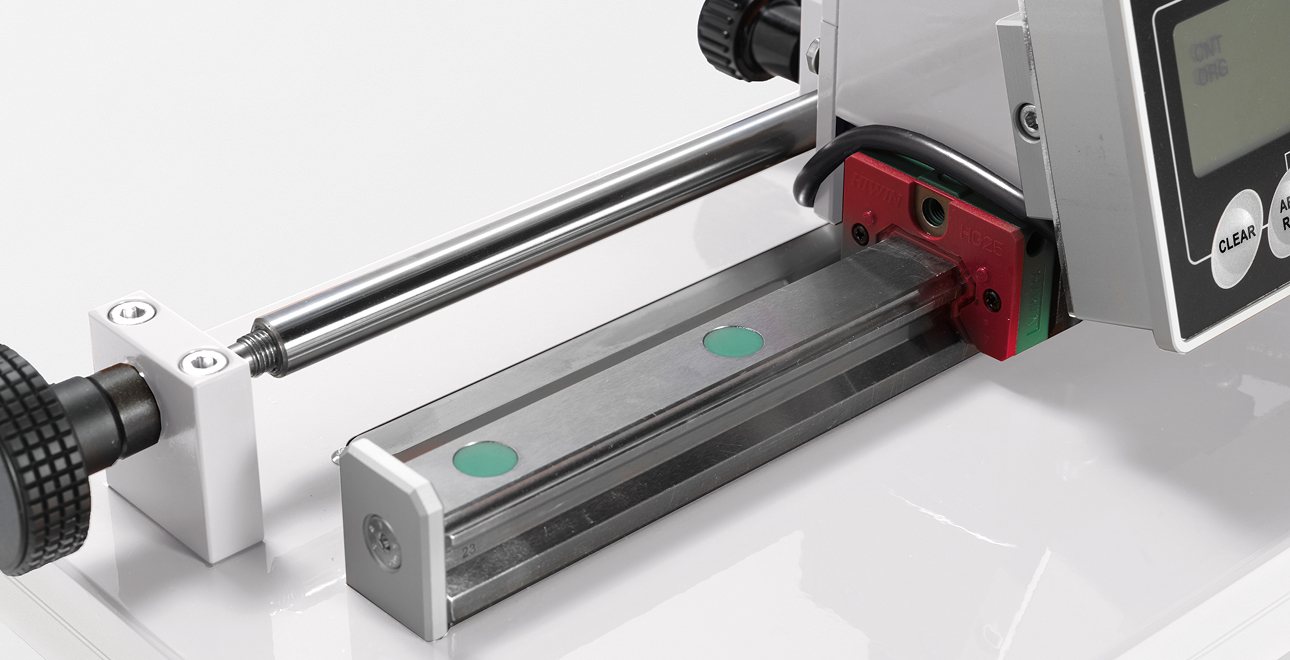

Le P368M est équipé d’un guidage linéaire de section importante.
Il constitue la base de mouvements toujours fluides et sans incertitude.
Données techniques
| MODÈLE | P368M.4 | P368M.MEGA |
| Ø max mm. | 250 | 600 |
| Longueur maximale de l’outil (Z) mm | 400 | 600 |
| Résolution mm | 0.01 | 0.01 |
| Précision mm | 0.02 | 0.02 |
| Répétabilité mm | 0.01 | 0.01 |
| Origines machine | 4 origines mémorisables | 4 origines mémorisables |
| Guidage axe X | Guidages linéaires à recirculation de billes | Guidages linéaires à recirculation de billes |
| Guidage axeZ | Guidages à double prisme avec structure à haute rigidité | Guidages à double prisme avec structure à haute rigidité |
| Mesure | Bande magnétique de haute précision | Bande magnétique de haute précision |
| Douilles | Interchangeables sans réduction (ISO, BT, HSK, VDI, ALBERO, etc.) | Interchangeables sans réduction (ISO, BT, HSK, VDI, ALBERO, etc.) |
| Alimentation | Batteries | Batteries |

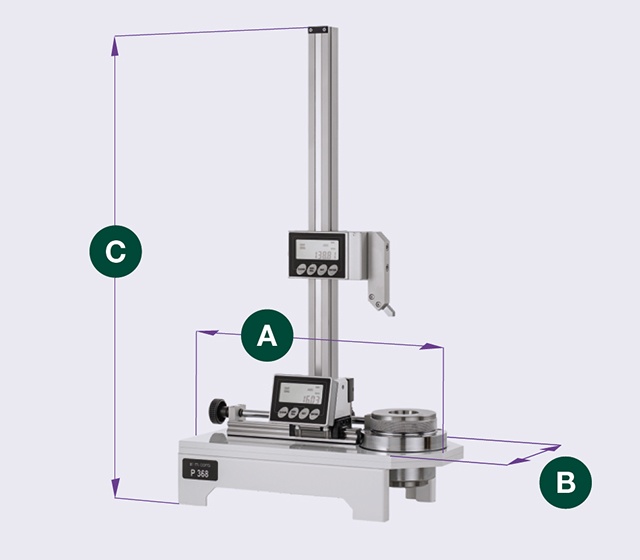

| Dimensions A x B x C mm | 450 x 200 x 690 | 600 x 200 x 930 |
| Poids net Kg | 23 | 36 |

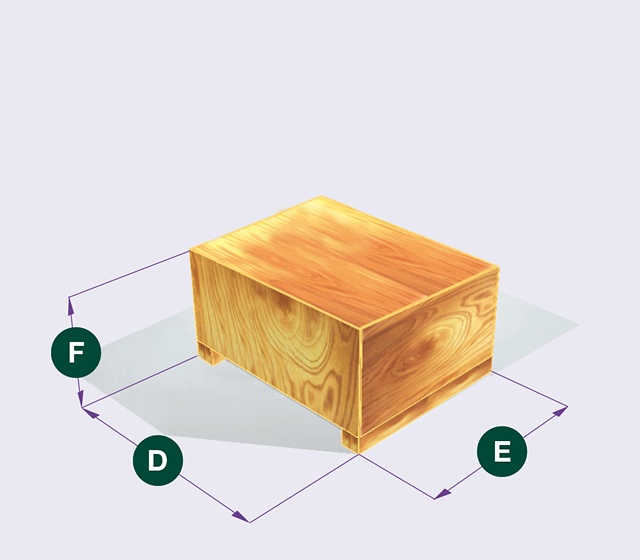

| Dimensions emballage D x E x F mm | 780 x 470 x 370 | 1020 x 650 x 370 |
| Poids brut prérégleur avec emballage Kg | 33 | 54 |
| Module porte-palpeur | OPTIONNEL | OPTIONNEL |
