Prérégleur d’outils
Prime
Prime

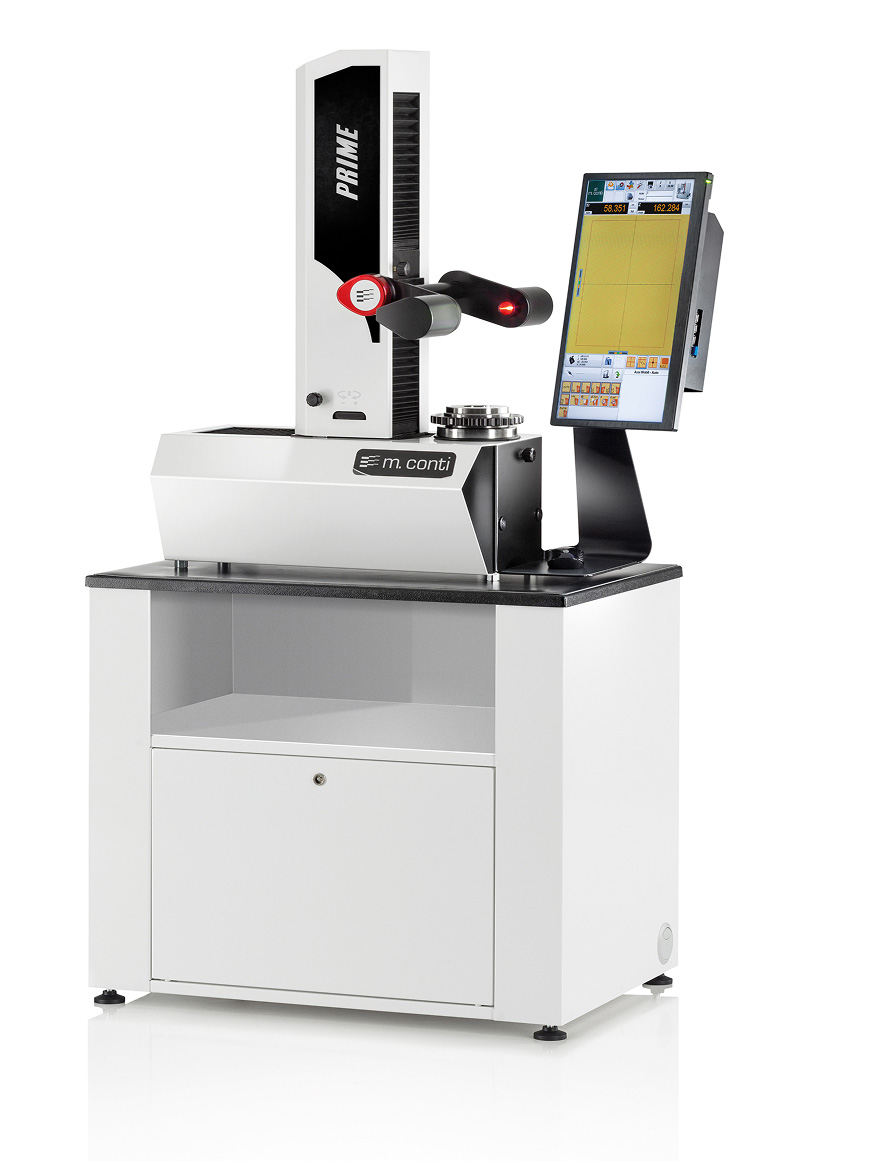

Prérégleur d’outils complet, robuste et facile à utiliser. Équipé de tout le nécessaire pour entrer dans le monde du préréglage sans compromis. Vérification de la géométrie de l’outil simple et intuitive.
Prime Plus
Le modèle PLUS est équipé de l’INTERLOCK COMPACT, un système mécanique de serrage de l’outil. Ce mécanisme garantit répétabilité et précision, en particulier pour les outils de grande longueur. Compatible avec les cônes ISO et HSK.

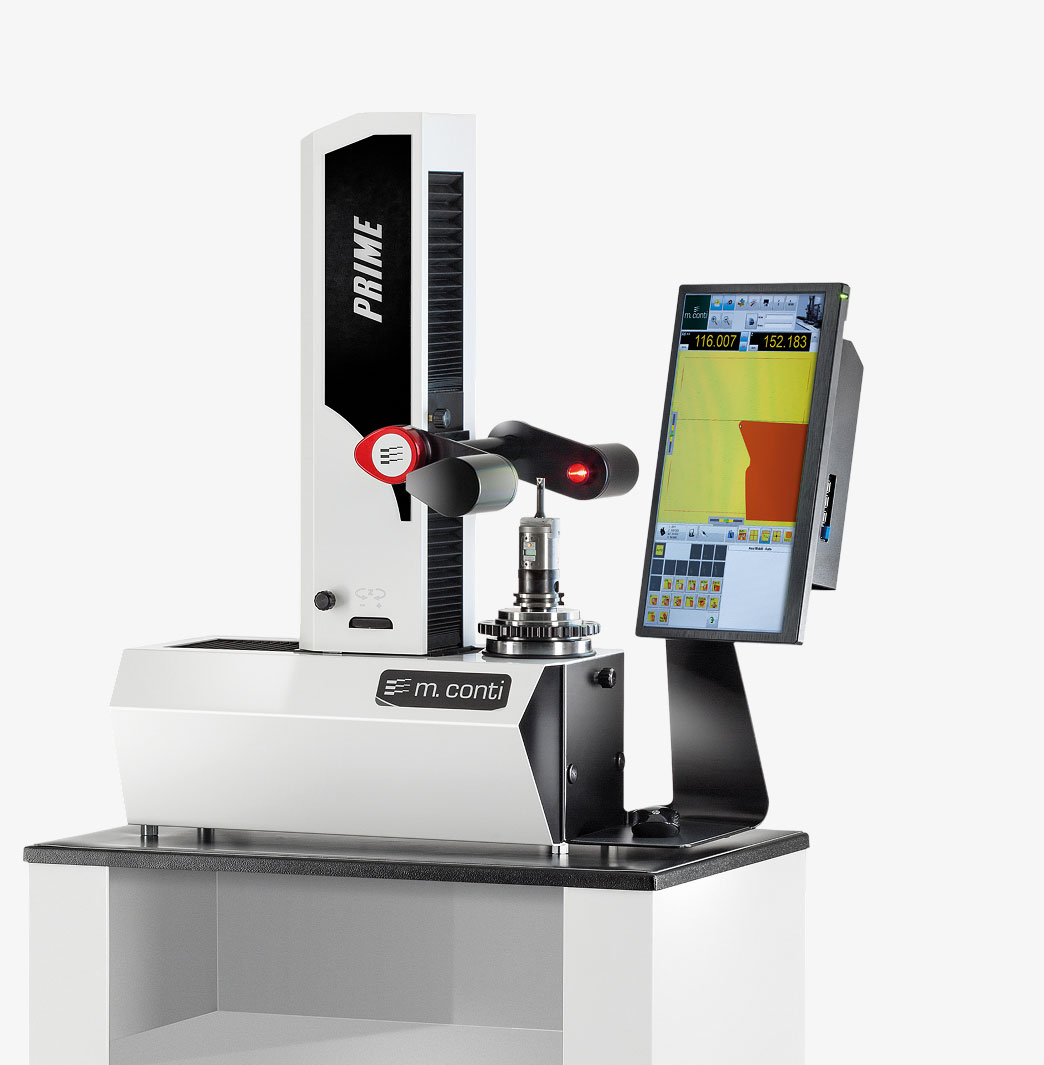

Connectivité 4.0
Le logiciel CONTI VISION SYSTEM, interface entre le prérégleur et l’opérateur, s’intègre avec un PC et les systèmes d’exploitation Microsoft® de dernière génération. Le prérégleur peut être connecté à un réseau d’entreprise via connexion LAN ou Wi-Fi. Les informations peuvent être transmises du prérégleur aux machines-outils via le réseau d’entreprise, grâce à un post-processeur intégré dans le logiciel. Système de sauvegarde automatique des données pour les paramètres, les origines machine et les listes d’outils.
Le prérégleur peut être intégré avec d’autres systèmes de transmission des données outils tels que TALK©, Balluff®, etc. Possibilité d’assistance à distance via télédiagnostic. TALK© est un système avancé permettant l’écriture des données outils directement dans la table outils du CNC.
Composants
M.Conti inside
Tous les produits M.CONTI sont développés dès les fondations, de la conception à la production, jusqu’au contrôle et à l’assemblage final. Nous assemblons ce que nous produisons et contrôlons.

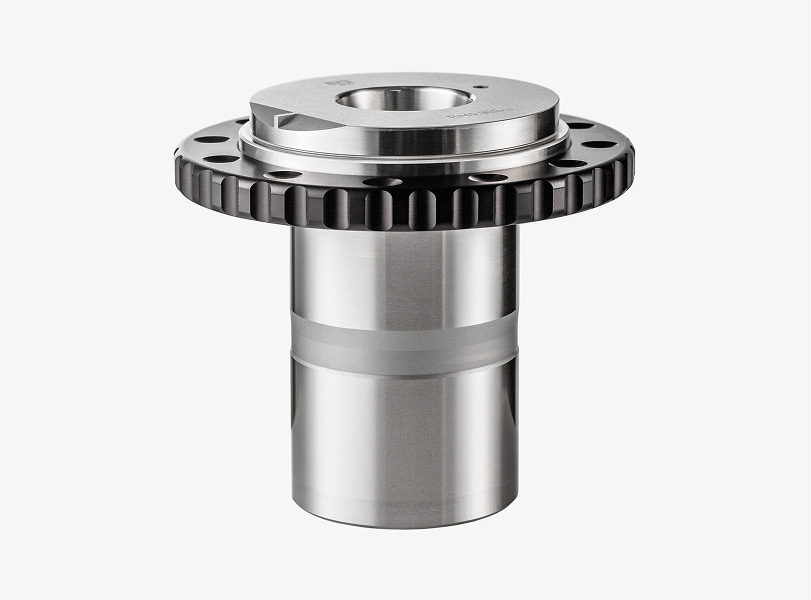

Douille porte-cône interchangeable
avec encoche de référence

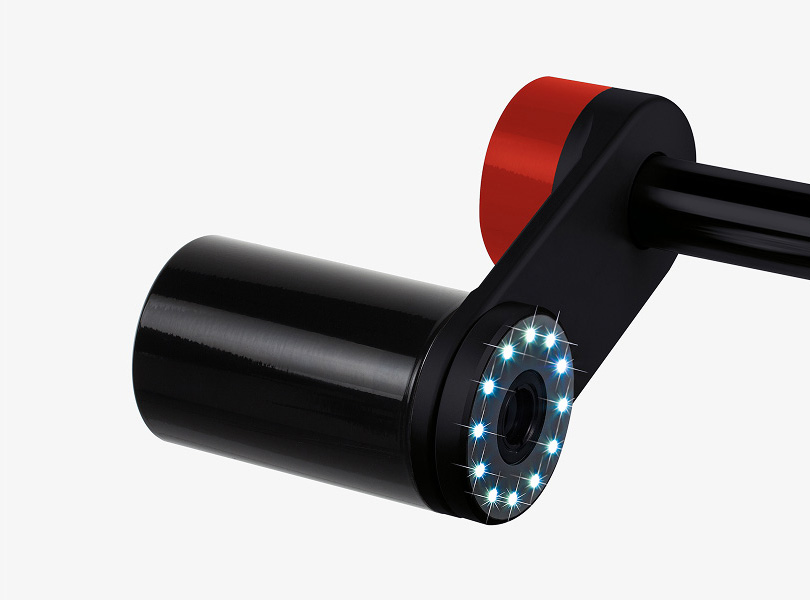

Éclairage LED pour l’inspection
de l’arête de coupe
Système mécanique de serrage de l’outil Interlock Compact (uniquement pour PRIME PLUS)
Technologie à géométrie constante
De l’expérience M.CONTI est née la TECHNOLOGIE de GÉOMÉTRIE CONSTANTE (C.G.T.). Le choix des matériaux est le point central sur lequel repose cette technologie. M.CONTI garantit une GÉOMÉTRIE CONSTANTE dans toutes les conditions d’utilisation grâce à l’emploi de matériaux HOMOGÈNES ayant des CARACTÉRISTIQUES DE DILATATION THERMIQUE IDENTIQUES.
Colonne surdimensionnée
Plaque en acier
Douilles
Large gamme de douilles interchangeables facilement, sans utilisation d’outils.
Point de contact essentiel entre l’outil et le prérégleur, les DOUILLES sont tellement importantes que M.CONTI les produit en interne afin de garder le contrôle des processus et de la qualité. Les douilles sont facilement interchangeables sans l’utilisation d’outils. Les billes de référence sont intégrées dans chaque douille, ce qui rend inutiles les cônes maîtres ou les calibres de mise à zéro. Passer d’un cône ISO à un HSK ou CAPTO est une opération très simple qui ne prend que quelques secondes.
L’expérience M.CONTI a démontré que peu de points de contact lors de la rotation de la douille ne garantissent pas précision et répétabilité dans le temps. Une large zone de contact homogène (200 cm²) a donc été créée entre la bride et le corps de la douille afin d’assurer stabilité et précision des mesures, tout en réduisant presque totalement les problèmes d’usure, typiques des points de contact uniques.

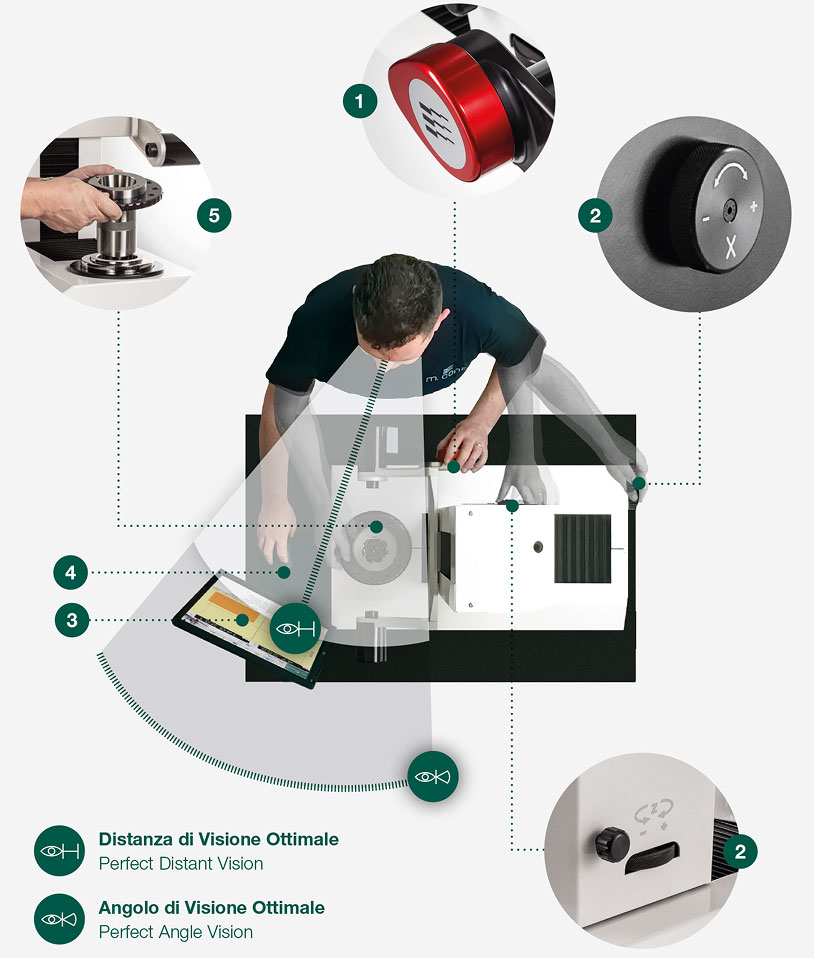

Ergonomie
L’expérience M.CONTI a permis d’optimiser l’utilisation du prérégleur dans toutes ses dimensions. C’est pourquoi l’ERGONOMIE et la SIMPLICITÉ D’UTILISATION ont toujours été des éléments fondamentaux dans les projets signés M.CONTI. Tout est à portée de main et les mouvements sont simples et rapprochés.
- Le mouvement des axes est fluide et sans effort grâce à un parfait équilibrage des masses et à une poignée conçue pour une ergonomie maximale.
- Volants micrométriques de grande dimension, précis et faciles à manœuvrer.
- Écran LCD Wide 19” positionné verticalement, à une distance optimale pour une vision confortable, même en cas d’utilisation intensive.
- Souris sans fil placée sur une tablette dédiée. Ports USB facilement accessibles pour la sauvegarde et le back-up sur clé USB.
- Les douilles M.CONTI, fabriquées en interne, sont facilement interchangeables.
Contrôle qualité
La qualité n’a aucun compromis : tous nos produits sont contrôlés en salle de métrologie à l’aide des techniques les plus avancées.
Interféromètre laser
M.CONTI adopte un système avec interféromètre laser pour effectuer le contrôle final de chaque prérégleur avant sa mise sur le marché.
Contrôle des cônes porte-outils
Les cônes porte-outils sont contrôlés avec des instruments spéciaux garantissant une précision au dixième de seconde d’angle.
Machine 3D à 5 axes.
Nos composants sont contrôlés en salle de métrologie à l’aide d’une machine CMM 3D à 5 axes. Le rapport de contrôle est associé au numéro de série du produit pour une traçabilité maximale.
Interlock
System
Système développé par M.CONTI pour le serrage mécanique universel de l’outil. Compatibilité maximale entre différents types de douilles et de queues d’outil. Conçu pour garantir une RÉPÉTABILITÉ maximale, notamment pour les outils de grande longueur.
Conti Vision System 2.0
La simplicité, le multilingue et l’intuitivité rendent le logiciel CONTI VISION SYSTEM accessible à tous. Toutes les fonctions principales sont regroupées sur un seul écran. La création des origines machine et l’enregistrement des outils sont des opérations simples et extrêmement rapides. L’interface de mesure des outils, en plus des mesures dimensionnelles sur les axes X et Z, fonctionne également comme un véritable CAD, permettant d’acquérir des mesures géométriques du profil de l’outil.
Toutes les données sur un seul écran

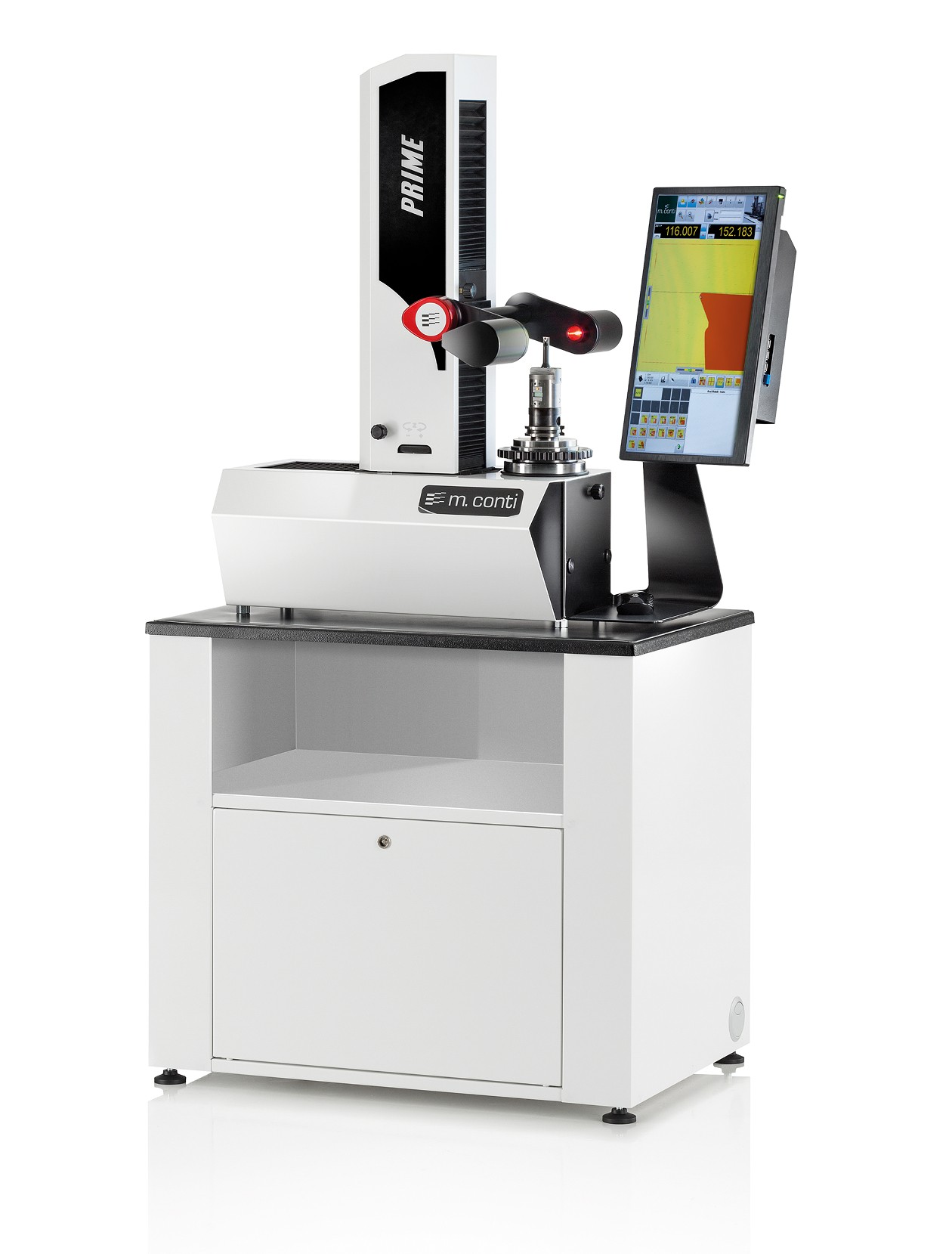

Données techniques
Données techniques et équipements de série
Douille interchangeable de précision avec encoche de mise à zéro ISO-BT / HSK / CAPTO (aucun cône de mise à zéro nécessaire)

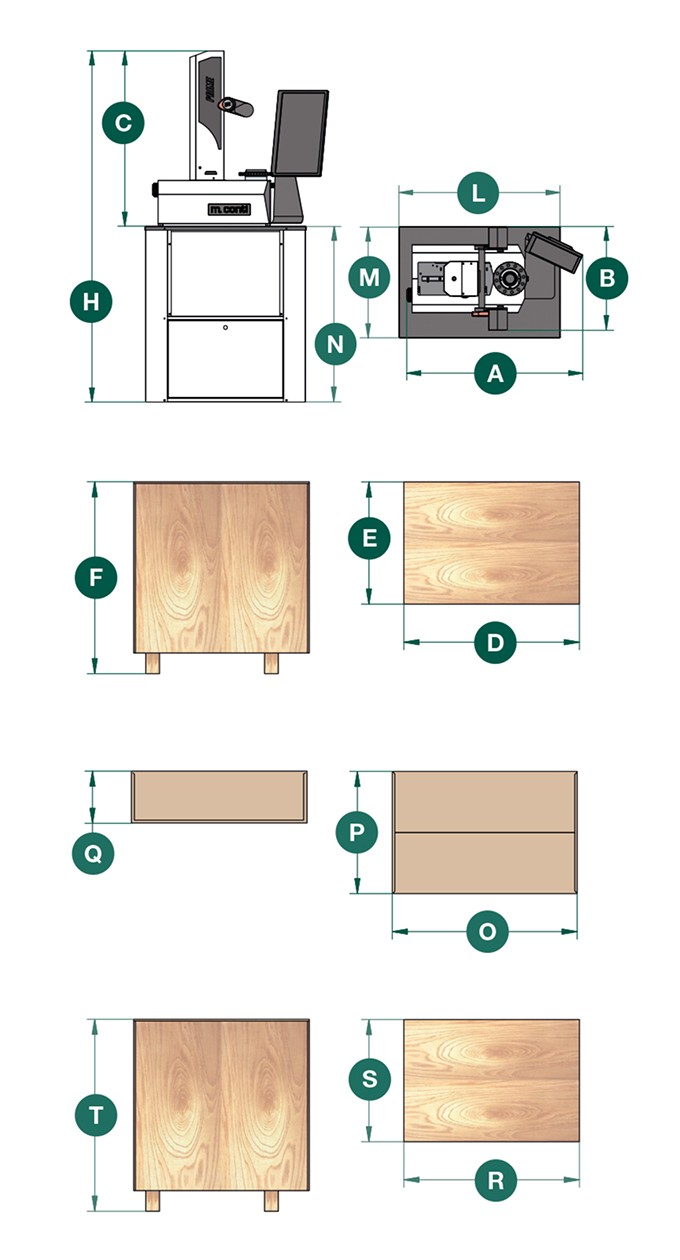

| DIMENSIONS | |
|---|---|
| Dimensions A x B x C mm | 870 x 516 x 880 |
| Hauteur Presetter + support C973 H mm | 1800 |
| Poids net Kg | 95 |
| Dimensions de l’emballage D x E x F mm | 1020 x 720 x 1080 |
| Poids brut avec emballage Kg | 136 |
| Dimensions du support C973 L x M x N mm | 810 x 560 x 920 |
| Dimensions de l’emballage en carton du C973 à assembler O x P x Q mm | 950 x 650 x 250 |
| Poids brut du carton avec C973 à assembler Kg | 65 |
| Dimensions de la caisse en bois du C973 assemblé R x S x T mm | 850 x 600 x 1080 |
| Poids brut de la caisse en bois avec C973 assemblé Kg | 85 |
Autres composants et options

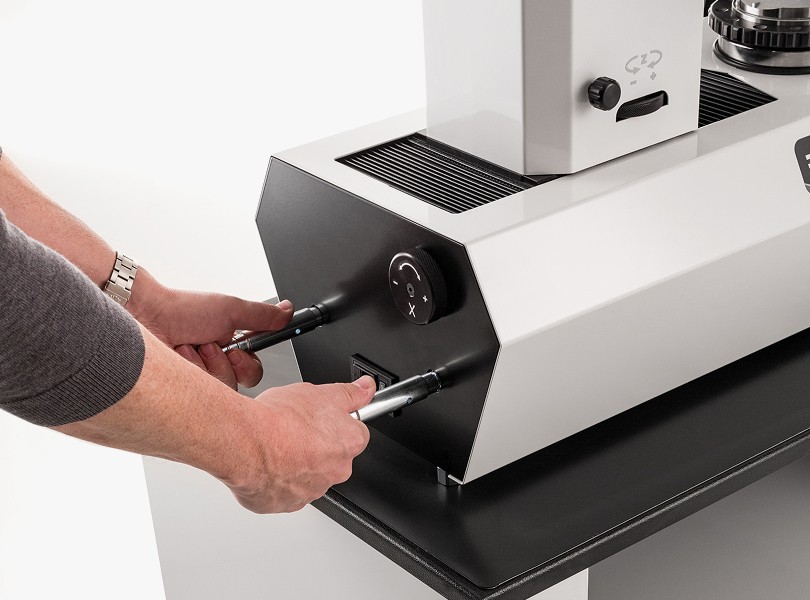

Système de transport
pratique
Imprimante d’étiquettes
(OPTIONNEL)
Support C973
(OPTIONNEL)
