Banc de préréglage
Prime
Nouveauté disponible à partir de mai 2026

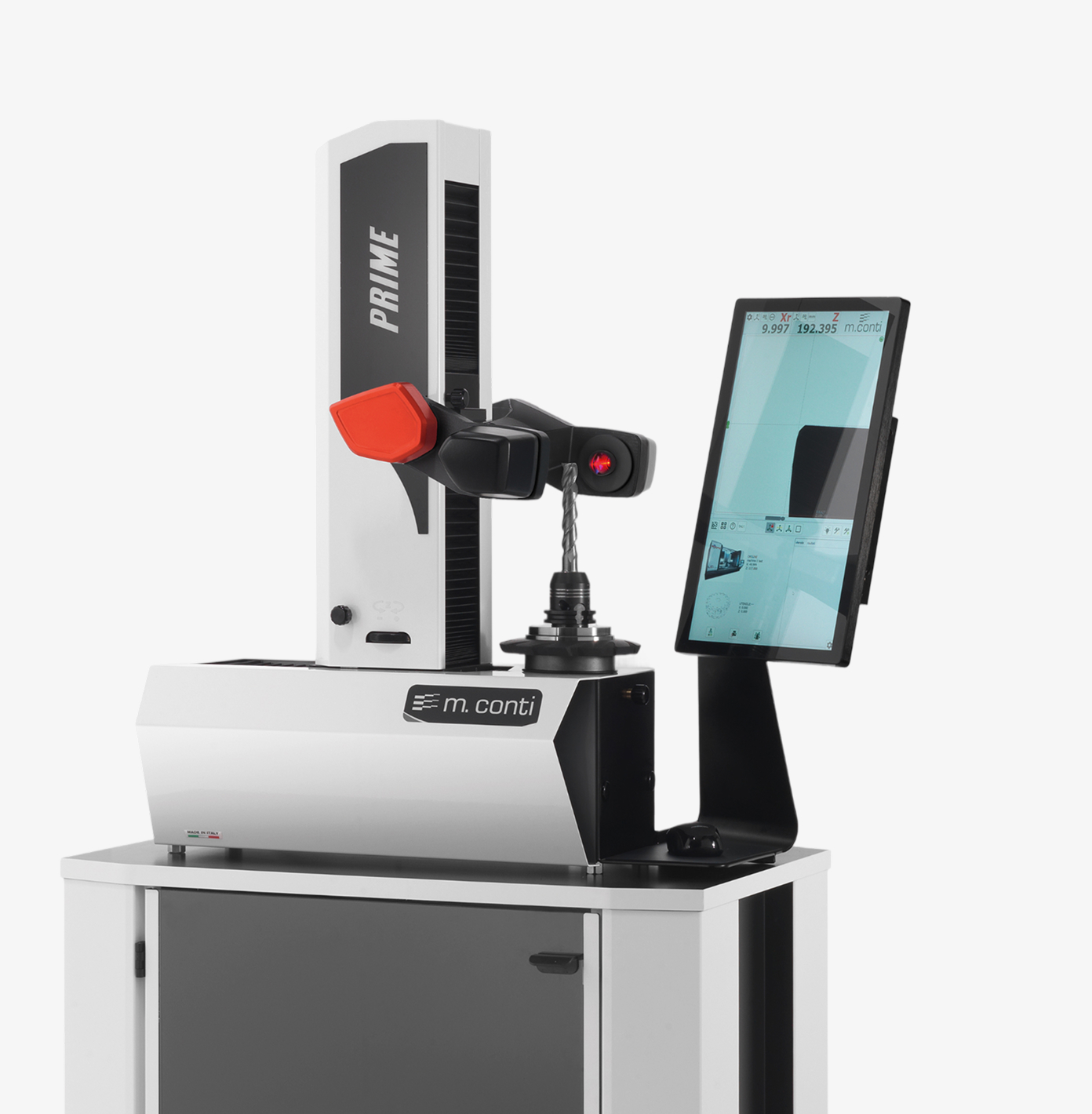

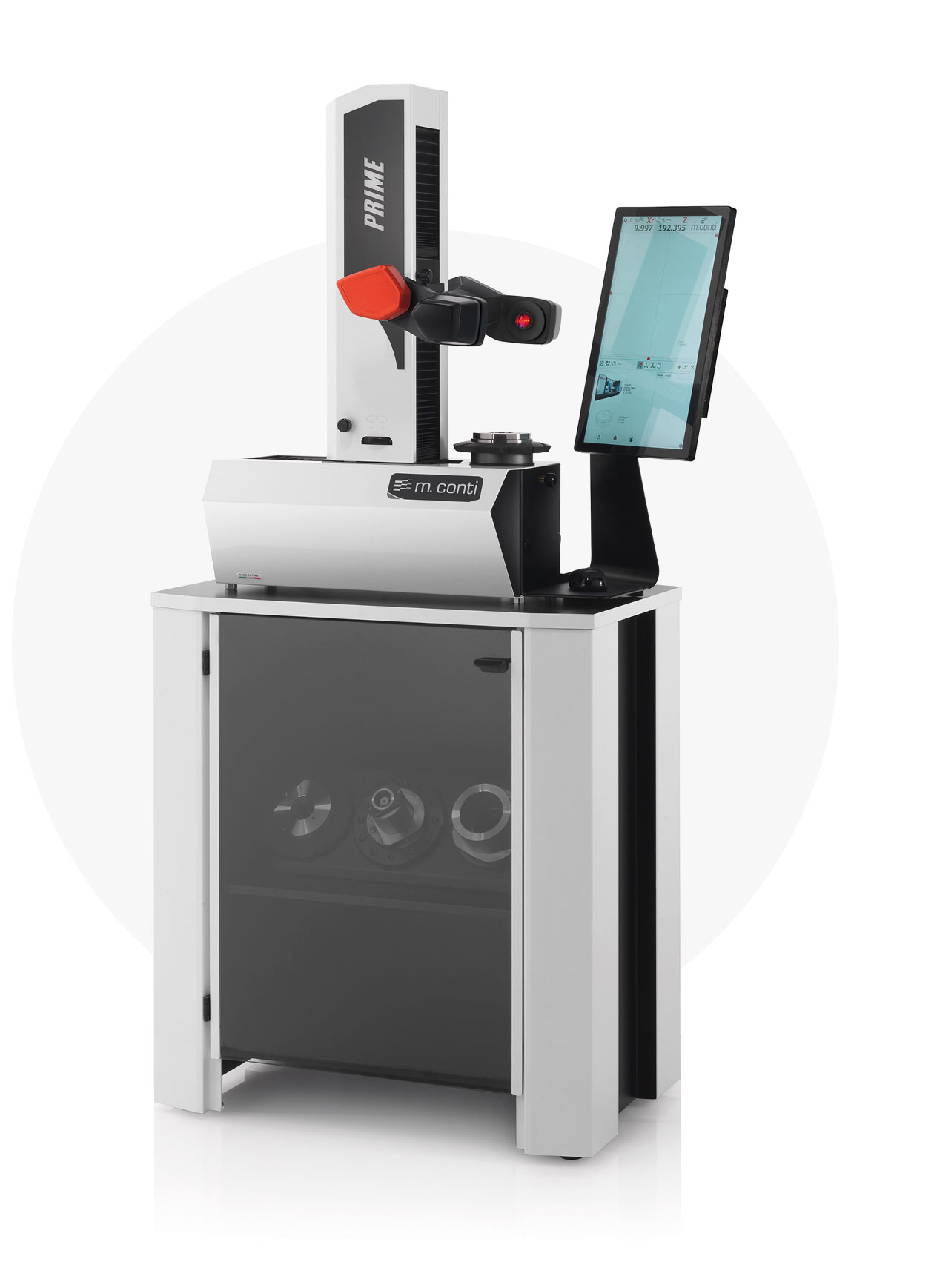

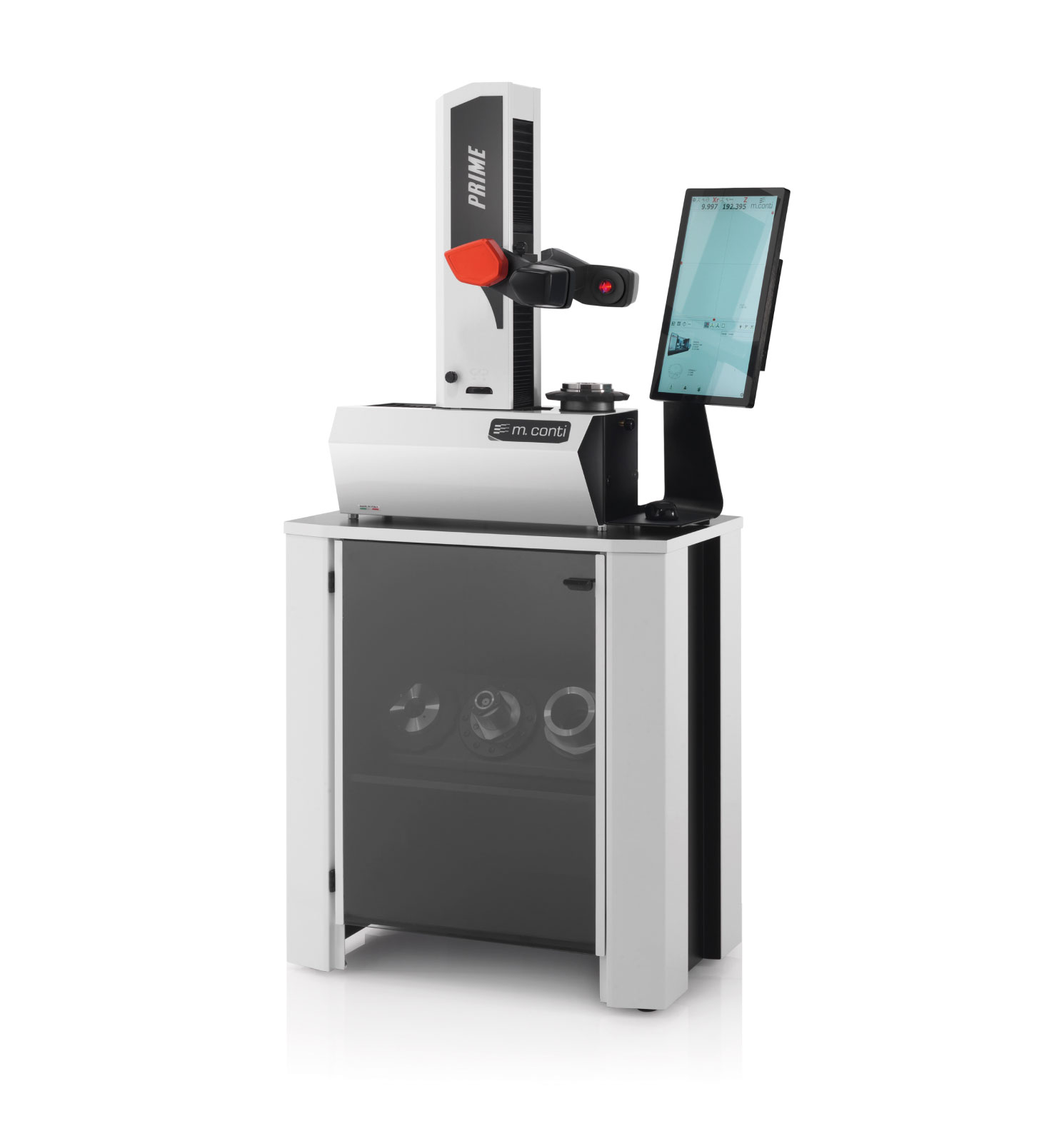

PRIME 34
Presetter complet, robuste et simple d’utilisation. Équipé de tout le nécessaire pour entrer dans l’univers du préréglage sans compromis. Vérification de la géométrie de l’outil facile et intuitive.
PRIME PLUS 34
Le modèle PLUS est équipé du système INTERLOCK SYSTEM, un système mécanique de blocage de l’outil. Ce mécanisme de serrage garantit une excellente répétabilité et une grande précision, en particulier pour les outils de grande longueur. Compatible avec les cônes ISO et HSK.
PRIME PLUS 46
Le modèle PLUS 46 est né de la nécessité de mesurer des outils d’une longueur maximale allant jusqu’à 600 mm. Nouvelle structure mécanique dimensionnée pour des charges et des courses accrues. Les doubles guides linéaires THK garantissent un mouvement fluide et précis dans toutes les conditions d’utilisation.

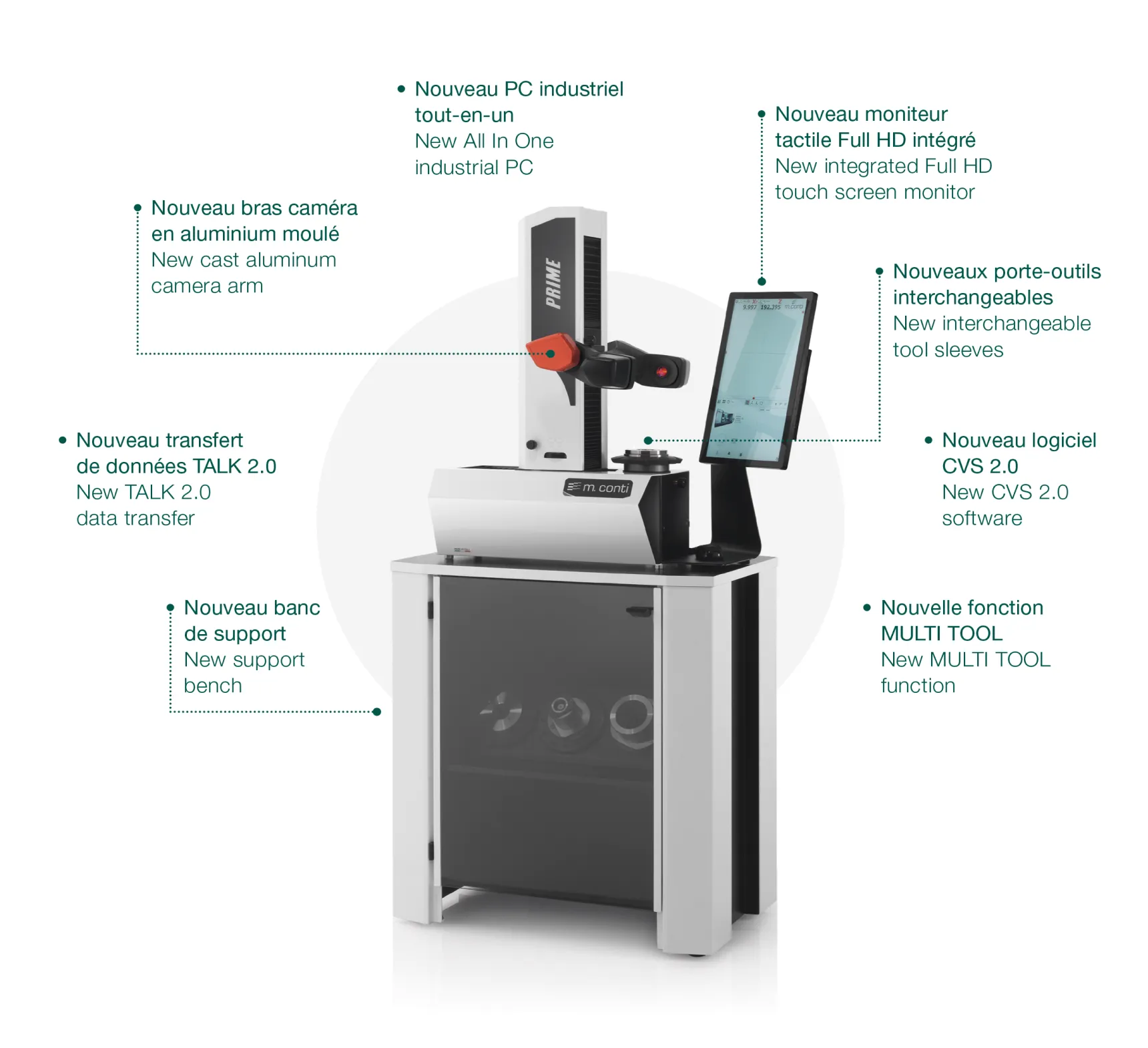

Gamme Prime de deuxième génération
Connectivité 4.0
Le logiciel CVS 2.0, interface entre le prérégleur et l’opérateur, s’intègre à un PC et aux systèmes d’exploitation Microsoft® de dernière génération. Les informations peuvent être transmises du prérégleur aux machines-outils via le réseau de l’entreprise, grâce à un post-processeur intégré au logiciel.
Système de sauvegarde automatique des données pour les paramètres, les origines machine et les listes d’outils.
Technologie
M.Conti intégrée
Tous les produits M.CONTI sont conçus dès les fondations : de la conception à la production, jusqu’au contrôle et à l’assemblage final. Nous assemblons ce que nous produisons et contrôlons.

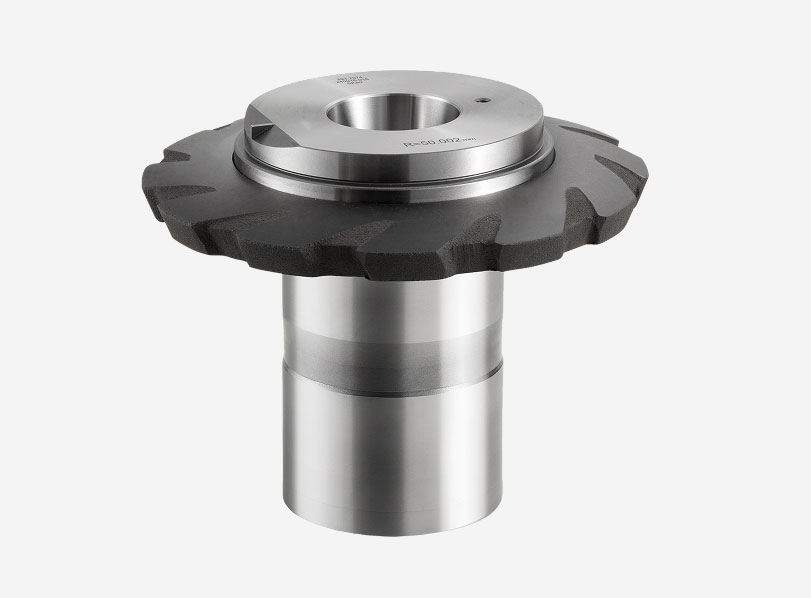

Douille porte-cône interchangeable

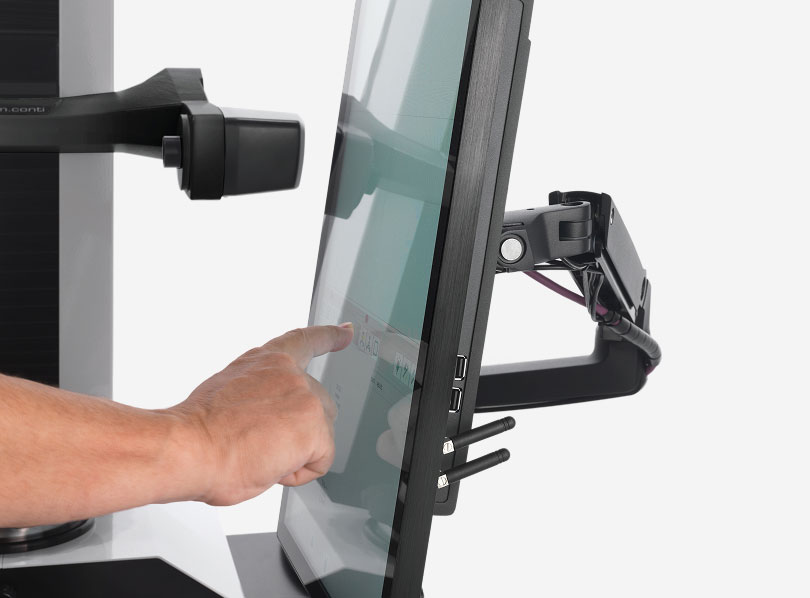

Écran tactile FULL HD 19”
Système mécanique de blocage de l’outil Interlock Compact
(uniquement pour PRIME PLUS)
Technologie à géométrie constante
De l’expérience M.CONTI est née la TECHNOLOGIE DE GÉOMÉTRIE CONSTANTE (C.G.T.). Le choix des matériaux constitue le cœur de cette technologie. M.CONTI garantit une GÉOMÉTRIE CONSTANTE dans toutes les conditions d’utilisation grâce à l’emploi de matériaux HOMOGÈNES présentant des CARACTÉRISTIQUES DE DILATATION THERMIQUE IDENTIQUES.
Colonne surdimensionnée
Plaque en acier
Douilles porte-outils
Large gamme de douilles interchangeables, remplaçables facilement sans utilisation d’outils.
Le point de contact essentiel entre l’outil et le prérégleur : les DOUILLES. Tellement importantes que M.CONTI les fabrique en interne afin de garder un contrôle total sur les processus et la qualité. Les douilles sont facilement interchangeables sans utilisation d’outils. Les billes de référencement sont intégrées à chaque douille ; aucun cône maître ni calibre de référencement n’est donc nécessaire. Passer d’un cône ISO à un HSK ou CAPTO est une opération très simple qui ne prend que quelques secondes.
L’expérience M.CONTI a démontré qu’un nombre limité de points de contact lors de la rotation de la douille ne garantit pas précision et répétabilité dans le temps. Une large zone de contact homogène (200 cm²) a donc été créée entre la bride et le corps de la douille afin d’assurer stabilité et précision des mesures, tout en réduisant presque totalement le problème d’usure, habituel avec des points de contact uniques.

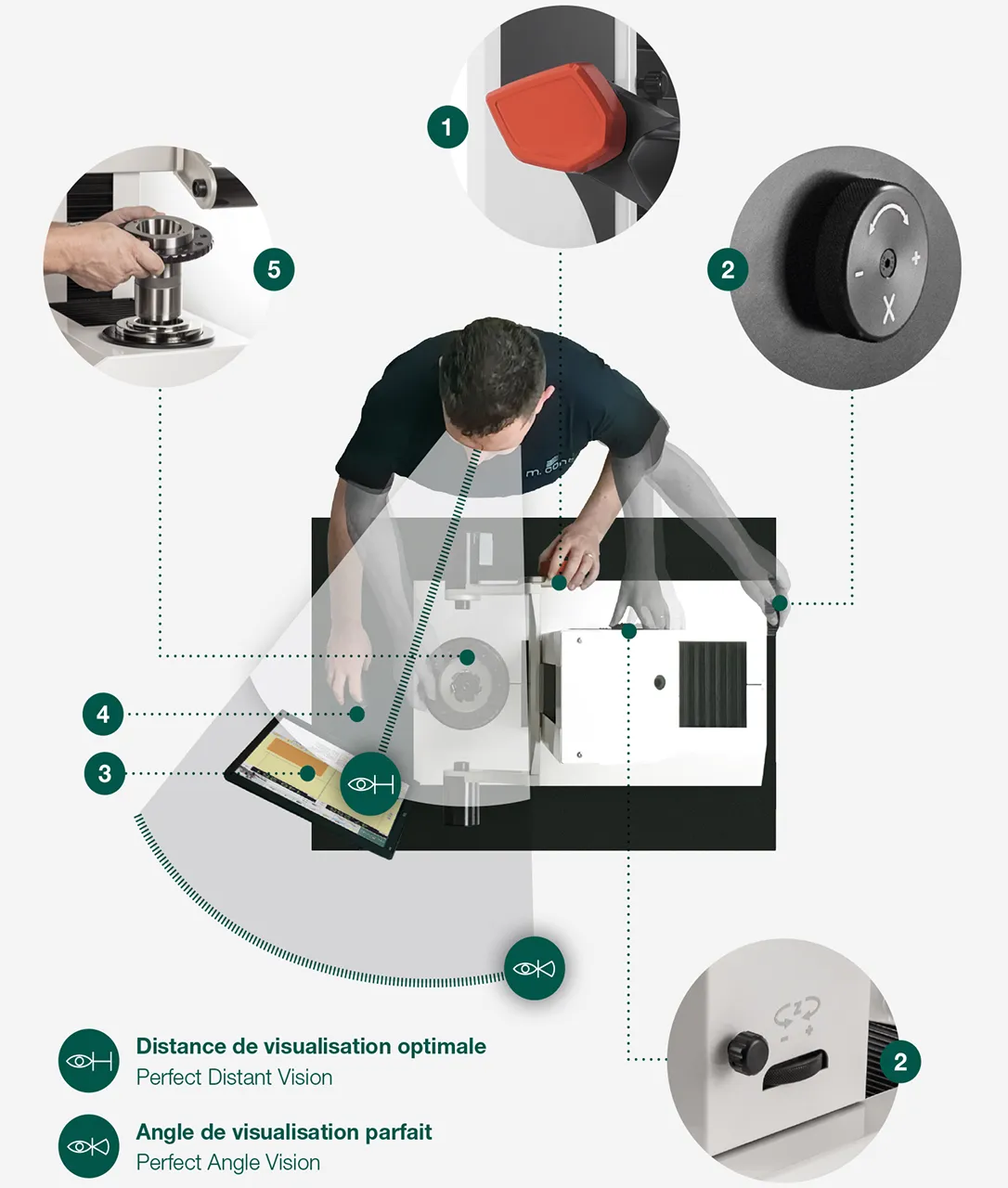

Ergonomie
L’expérience M.CONTI a permis d’apprécier l’utilisation du prérégleur dans toutes ses dimensions. C’est pourquoi l’ERGONOMIE et la SIMPLICITÉ D’UTILISATION ont toujours été des éléments fondamentaux des projets signés M.CONTI. Tout est à portée de main et les mouvements sont simples et rapprochés.
- Le mouvement des axes est fluide et sans effort grâce à un parfait équilibrage des masses et à une poignée conçue pour une ergonomie maximale.
- Manivelles micrométriques de grande dimension, précises et faciles à actionner.
- Moniteur LCD Wide 19” positionné verticalement, à une distance optimale pour une vision confortable, même lors d’une utilisation intensive.
- Souris sans fil placée sur une tablette dédiée. Ports USB facilement accessibles pour la sauvegarde et le back-up sur clé USB.
- Les douilles M.CONTI, fabriquées en interne, sont facilement interchangeables.
Contrôle qualité
La qualité ne connaît aucun compromis : tous nos produits sont contrôlés en salle de métrologie à l’aide des techniques les plus avancées.
Interféromètre laser
M.CONTI utilise un système à interféromètre laser pour effectuer le contrôle final de chaque prérégleur avant sa mise sur le marché.
Contrôle des cônes porte-outils
Les cônes porte-outils sont contrôlés à l’aide d’instruments spécifiques garantissant une précision au dixième de seconde d’angle.
Machine de mesure 3D à 5 axes.
Nos composants sont contrôlés en salle de métrologie à l’aide d’une machine de mesure tridimensionnelle (CMM) à 5 axes. Le rapport de contrôle est associé au numéro de série du produit afin de garantir une traçabilité maximale.

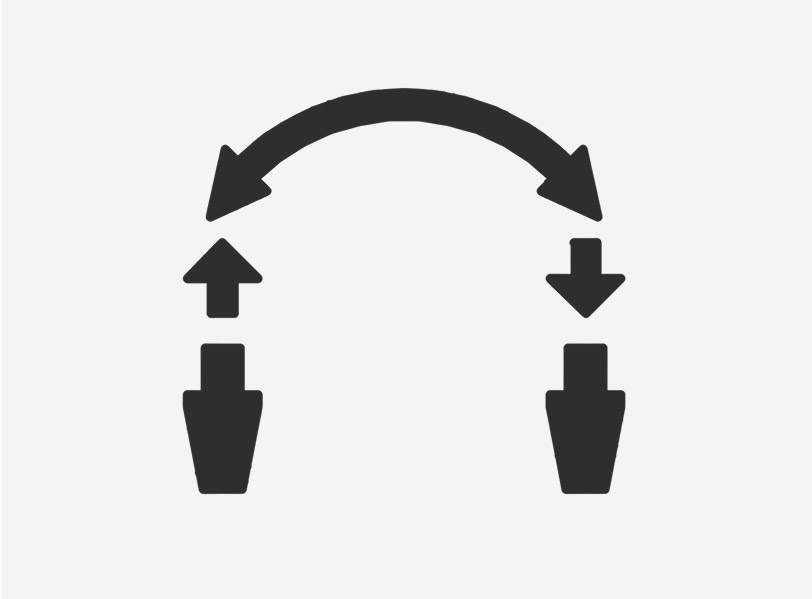

Interlock
System
Système développé par M.CONTI pour le tirage mécanique universel de l’outil. Compatibilité maximale entre différents types de douilles et de cônes. Conçu pour garantir une RÉPÉTABILITÉ maximale, en particulier pour les outils de grande hauteur.

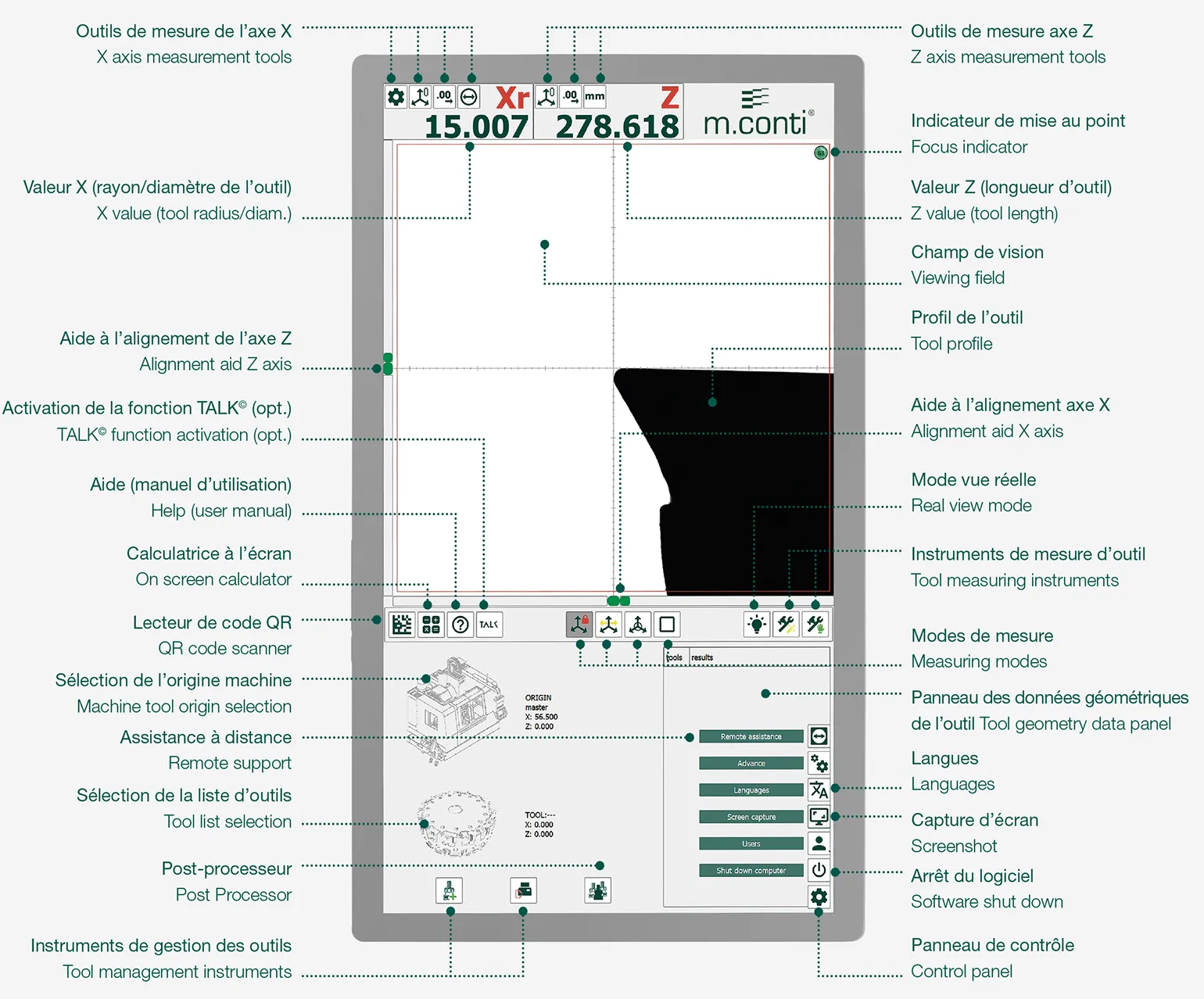

Conti Vision System 2.0
La semplicità, il multilingue e l’intuitività rendono il software CONTI VISION SYSTEM accessibile a chiunque. Tutte le principali funzioni si racchiudono in una sola videata. Creare le origini macchina e la memorizzazione degli utensili è un procedimento semplice oltre che rapidissimo. L’interfaccia per la misurazione utensile, oltre alle misure dimensionali in assi X e Z, funziona anche come un vero CAD permettendo di acquisire misurazioni geometriche del profilo utensile.
Toutes les données sur un seul écran
Données techniques
E'quipements de série et options
| DIMENSIONS | |||
|---|---|---|---|
| MODÈLE | PRIME 34 | PRIME PLUS 34 | PRIME PLUS 46 |
| Ø max. | 320 | 320 | 400 |
| Longueur max. (Z) | 400 | 400 | 600 |
| Dimensions A x B x C mm | 900 x 600 x 880 | 900 x 600 x 800 | 1080 x 626 x 1150 |
| Hauteur prérégleur + meuble H mm | 1800 | 1800 | 1870 |
| Poids net Kg | 98 | 107 | 148 |
| Dimensions de l’emballage D x E x F mm | 1020 x 720 x 1100 | 1020 x 720 x 1100 | 1170 x 890 x 1400 |
| Poids brut avec emballage Kg | 137 | 144 | 210 |
Autres composants et options

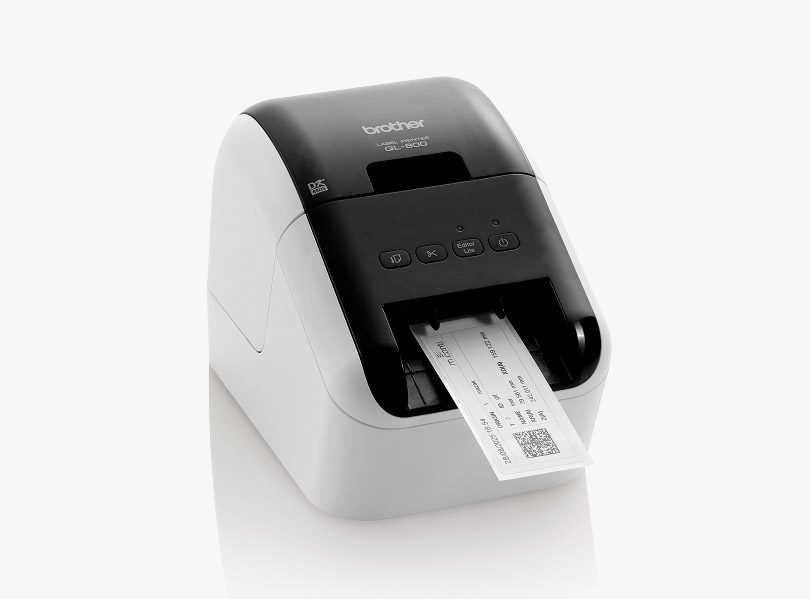

Imprimante d’étiquettes (OPTIONELLE)

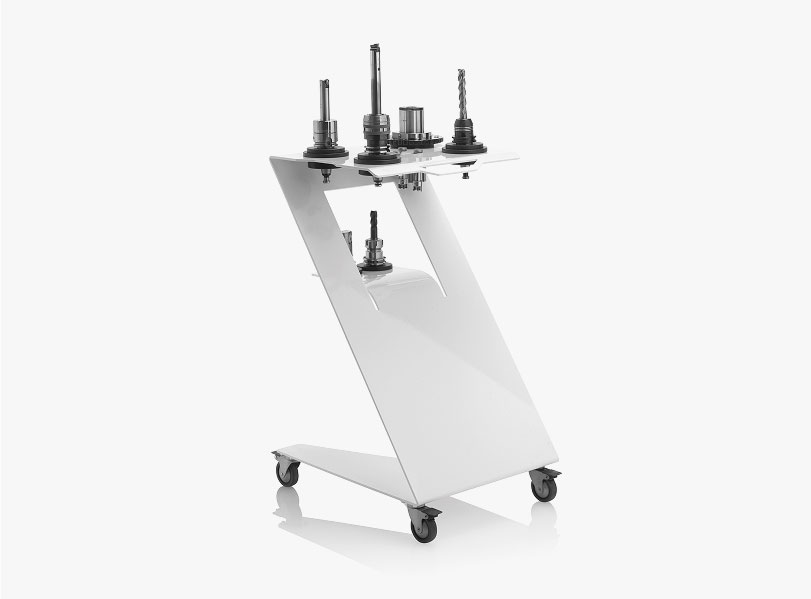

Système de transport pratique

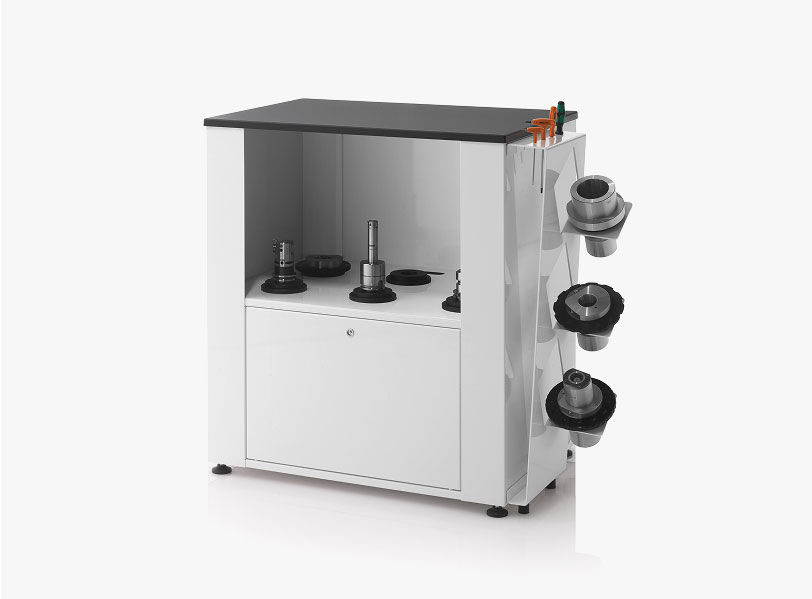

Meuble C973 Plus

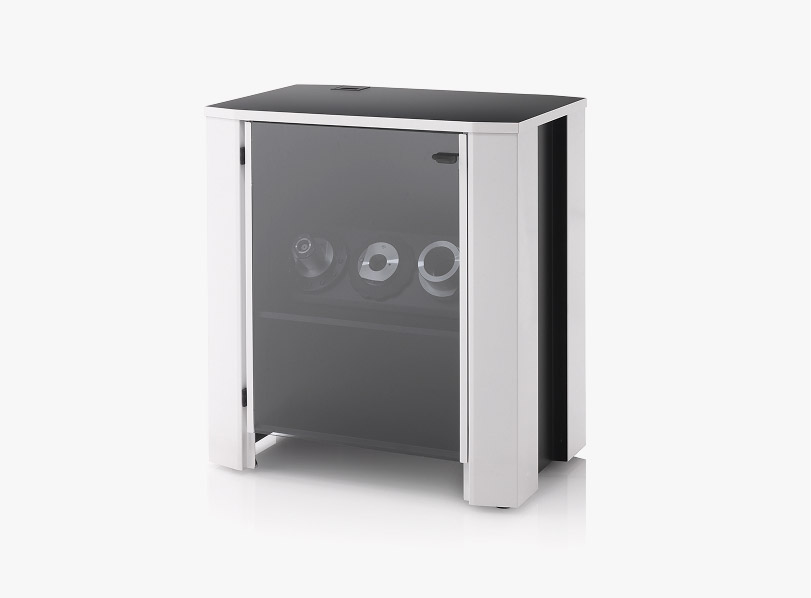

Meuble C974
